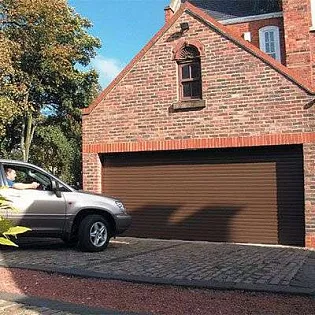

Рулонные гаражные ворота — это одна из классических конструкций, которая защищает постройку от проникновения злоумышленников, взлома, наблюдения с улицы за происходящим внутри помещения, а также от капризов погоды (дождь, ветер, снег и т. д.). Помимо основных задач ворота также герметично перекрывают проем, увеличивая теплоизоляцию и сокращая количество звуков с улицы, которые просачиваются внутрь.
Конструкция роллетных ворот для гаража
- Крышка боковая RK250S, RK300, RSK300, RSK330, RK375
- Суппорт подшипника BS100, BS42
- Направляющее устройство GD9
3а. Ролик направляющий RU77 (RV77) - Подшипник BR28, BR42
- Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102
- Вал октагональный RV60, RV70, RV102
- Кольцо ригельное RD60, RD70
- Короб защитный RB250, RB300, RB330, RB375
- Замок автоматический RB4
- Электропривод внутривальный
- Пластина крепления привода BU100K
- Направляющий профиль RG83MS, RG90E, RG90MS, RG100
- Заглушка PB14
- Замок боковой SL77
- Профиль концевой RA77EM, RA77KN, RA70E
- Профиль (полотно) RH77M
- Выключатель с ключом SWM, SWK
- Выключатель клавишный SWB, SWH
Дизайн гаражных ворот штор
Характеристики гаражных рулонных ворот
- Технические
- Размеры
- Размеры проема
- Упаковка
Параметр | Значение |
---|---|
RH77M | |
Материал | алюминий, пена |
Вес профиля, кг/(п/м) | 0,37 |
Вес профиля, кг/м² | 4,8 |
Количество ламелей на 1 м высоты полотна, шт. | 13 |
Максимальная ширина полотна, м | 5 200 |
Максимальная площадь полотна, м² | 18 |
Параметр | Показатель |
---|---|
Высота проема, мм | от 1 000 до 4 500 |
Ширина проема, мм | от 1 000 до 5 200 |
Максимальная площадь полотна, м² | 18 |
Притолока, мм | от 250 (накладной монтаж) |
Пристенки, мм | от 83 (накладной монтаж) |
Упаковка в картон | Характеристики упаковки |
---|---|
Описание | упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании |
Высота, мм | от 250 до 375 |
Ширина, мм | от 250 до 375 |
Длина, мм | от 1 000 до 6 000 |
Комплектация гаражных рулонных ворот
- Базовая
- Дополнительная
Монтаж рулонных ворот для гаража
- Подготовка объекта
- Способы монтажа
Перед установкой гаражных роллетных ворот нужно произвести необходимые измерения, каждое из которых рекомендуется проводить в трех местах и рассчитать среднее значение показателей. Для максимального соответствия изделия параметрам проема.
Для накладного монтажа:
Н — max высота проема
В — max ширина проема
h1 — min высота притолоки
b1 / b2 — min правое/левое боковое расстояние
При встроенном монтаже, кроме учитываются неровности стен. Корректировка, как правило, на 5-10 миллиметров делается в меньшую сторону.
Н — min высота проема
В — min ширина проема
h1 — min высота притолоки
b1 / b2 — min правое/левое боковое расстояние
Проем для установки гаражных роллетных ворот, должен обладать следующими характеристиками:
Прямоугольная форма
Гладкая и ровная поверхность всех плоскостей
Отсутствие в стенах пустот, сколов и трещин
Если монтаж предполагает установку изделия на стены из пустотелого кирпича, его необходимо укрепить металлическими уголками
Отклонения поверхностей в вертикальном и горизонтальном измерении не должны превышать 1,5 миллиметра на метр. При этом максимальная разность диагоналей составляет 5 миллиметров.
